Cahier des charges

En ce qui concerne le ventilateur :

- il doit être maintenu verticalement,

- il doit être placé en hauteur à 2 cm du support (une planche de bois),

- le ventilateur doit pouvoir être démonté facilement,

Cela concerne la fontion "Respecter l'éco-conception sur l'assemblage des pièces" : montage/démontage facilité par des vis

- aucun perçage supplémentaire ne doit être fait dans le ventilateur,

- pour imaginer la solution il faut exploiter la forme ou les particularités du ventilateur.

En ce qui concerne la pièce à imaginer :

- sa forme doit permettre le maintien du ventilateur verticalement sur une table,

- elle doit laisser passer l'air de part en part du ventilateur,

- les dimensions de la pièce sont à choisir au plus juste afin d'économiser la matière,

Cela concerne la fonction "Respecter l'éco-conception sur les matières premières" : utiliser le moins de matière possible sans pour autant fragiliser les pièces

- imaginer une solution simple et différente des autres tables : elle doit avoir un design original et esthétique.

En ce qui concerne les moyens de fabrication :

- la solution à imaginer doit être constituée d'une seule pièce de plastique fabriquée à partir d'une plaque de plastique de 3mm d'épaisseur,

- cette pièce sera fabriquée dans un premier temps avec la fraiseuse numérique et ne doit donc pas être plus grande que 200mm x 120mm,

- il est possible d'envisager de plier la pièce si vous le souhaitez avec la thermo-plieuse après avoir été usinée par la micro-fraiseuse.

Imaginer

  • Réfléchir par table pour trouver une solution pour maintenir le ventilateur verticalement en tenant compte de tous les critères du cahier des charges.

Le cahier des charges est donc à lire dans le détail.

Votre solution ne doit être constituée que d'une seule pièce.

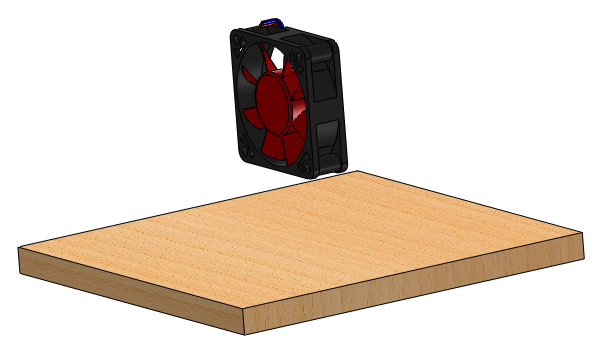

fan board

Vous avez à votre disposition :

- un ventilateur

- du carton

  • Proposer votre solution à l'enseignant pour valider de votre idée

  • Représenter alors en perspective votre solution, sur votre cahier, afin de montrer comment le ventilateur est fixé sur votre pièce et comment il tient verticalement sur une table.
