A- SIMULER LE DEPLACEMENT DE LA GACHETTE

1- Ouvrir le modèle 3D du pistolet à colle  dont le chemin d'accès est le suivant :

2- Cacher le corps droit du pistolet

clic droit sur la pièce et choisir l'icône cacher

3- Mettez-vous en vue de face

4- Activer la détection de collision : clic sur Déplacer le composant, puis activer l'option

Lorsqu'une pièce devient bleue c'est qu'il y a contact (une pièce vient buter une autre).

Pour observer ce qui se passe à l'intérieur d'une pièce on peut la rendre transparente, par exemple pour le coulisseau :

B- INTERPRETER LES MOUVEMENTS

- Quelles sont le noms des pièces en mouvement ?

- Décrire le mouvement observé avec SolidWorks et en déduire le nom de la liaison mécanique entre les pièces suivantes :

 Pour le nom de la liaison on peut se reporter à l'aide qui présente toutes les liaisons mécaniques

- Compléter alors le graphe de structure en plaçant sur les lignes le nom de la liaison mécanique :

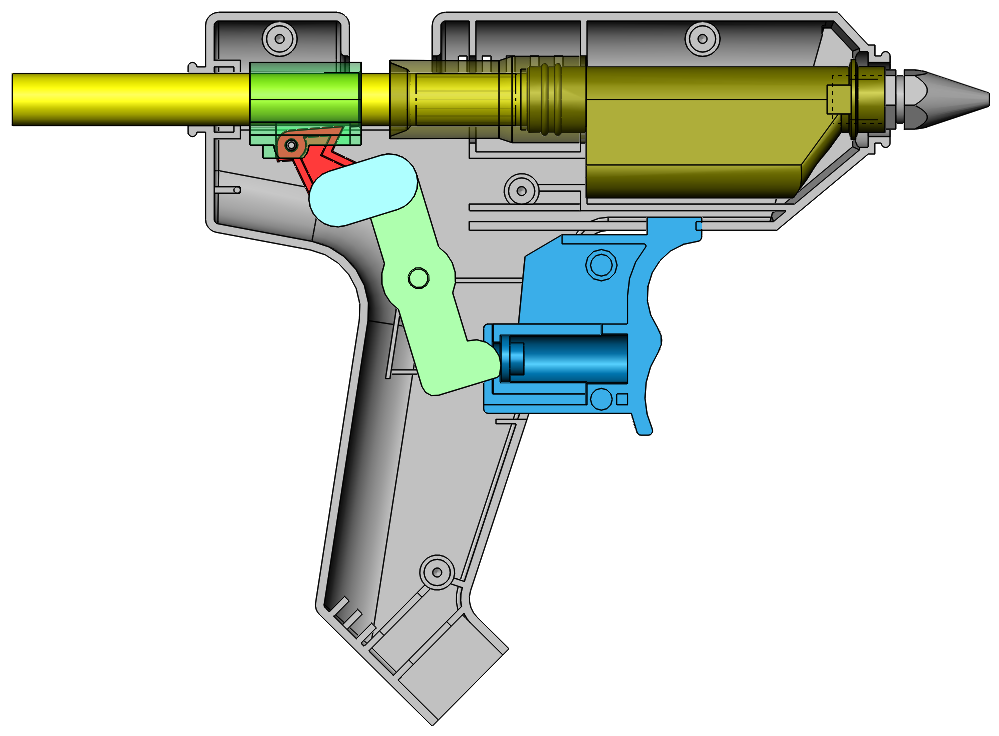

- Placer sur le schéma ci-dessous les centre des liaisons en utilisant le nom des liaisons mécaniques :

Par exemple, pour une pivot on place un point, pour une glissière on place une ligne...

C- DESSINER LE SCHEMA CINEMATIQUE DU PISTOLET À COLLE EN VUE DE FACE

Pour cette dernière étape, vous fermez le modèle 3d du pistolet et vous ouvrez le fichier "Pistolet à colle_cinématique2" dont le chemin d'accès est :

- Cacher le coprs droit du pistolet,

- Mettre en transparence : la gachatte et le coulisseau afin de mieux observer les détails,

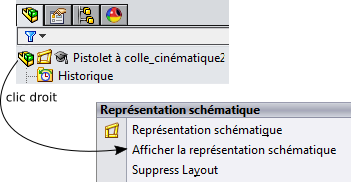

- Afficher la représentation schématique :

- Actionner la représentation schématique de la gachette afin d'observer le comportement du mécanisme, vous pouvez aussi vous placer en lègère perspective.

Cette représentation schématique vous sert de base pour représenter le schéma cinématique avec les symboles normalisés déjà vus précédemment.

Une capture d'écran à ce stade n'est pas pratique : le pistolet à colle empêche de bien voir la représentation schématique.

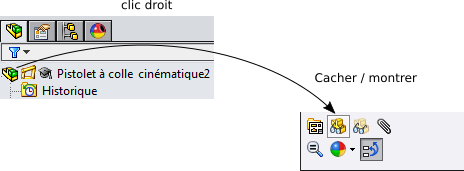

- Cacher le pistolet à colle :

Vous ne devriez voir que la représentation schématique. Mettez vous en vue de face et faites une capture d'écran du schéma.

Vous dessinez par dessus les symboles normalisés des liaisons mécaniques. La liaison entre la gachette et le levier peut rester ainsi.

D - INTERPRÉTER

Quelle est la fonction du levier ?

(pensez au mouvement de la gachette et du coulisseau)

Quelle est la solution technique qui permet d'assurer la liaison mécanique entre la gachette et le corps du pistolet ?

(en d'autres termes, comment est guidée la gachette par rapport au corps du pistolet)
