L'objectif est de mesurer la course du coulisseau et la comparer avec celle de la gâchette :

Deux mesures sont à faire pour chaque pièce, l'une le coulisseau le plus à gauche et l'autre le coulisseau le plus à droite.

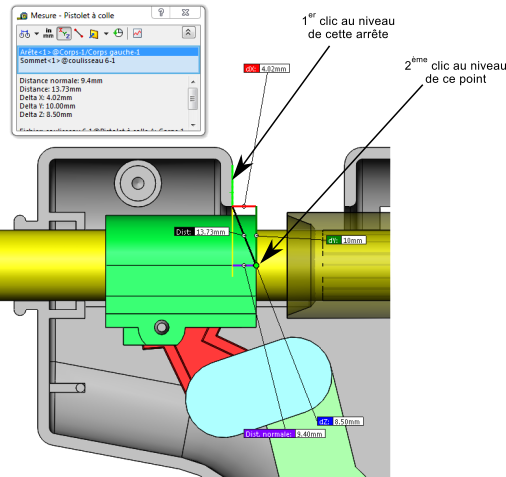

Pour chaque position il faut mesurer la distance indiquée ci-dessous pour le coulisseau.

La différence des 2 mesures vous donnera la course totale du coulisseau.

Ouvrir le fichier

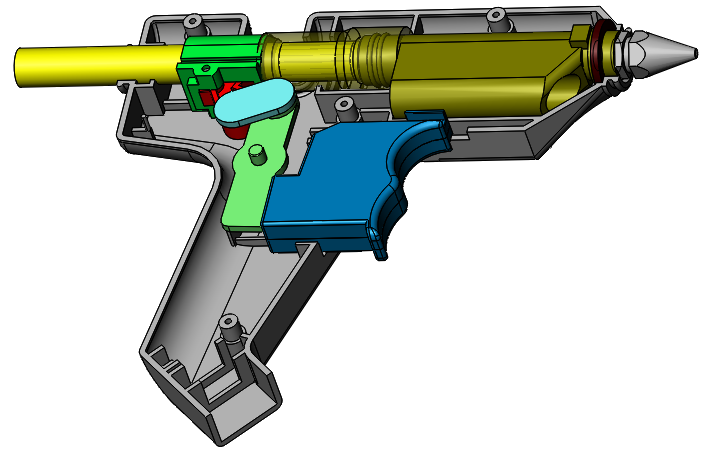

- Ouvrir le modèle 3D du pistolet à colle "Pistolet à colle"  dont le chemin d'accès est le suivant :

- Cacher le corps droit du pistolet

clic droit sur la pièce et choisir l'icône cacher

Repérer les positions maximales à gauche et à droite de la gâchette

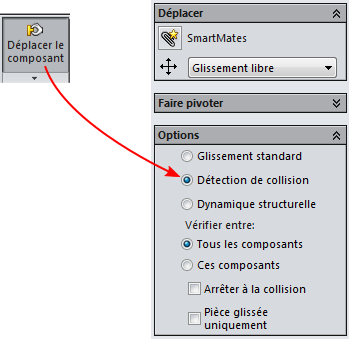

Activer la détection de collision : clic sur Déplacer le composant, puis activer l'option

Déplacer la gâchette vers la droite et vers la gauche afin de repérer la position où il n'est plus possible de faire glisser la gachette.

Afin de mieux observer on peut utiliser cette vue :

N'hésitez pas à faire des zooms et à tourner le pistolet dans le bon sens pour observer les points de collisions.

A noter que le manchon d'étanchéité est souple : le coulisseau peut l'écraser un peu.

Procéder aux mesures

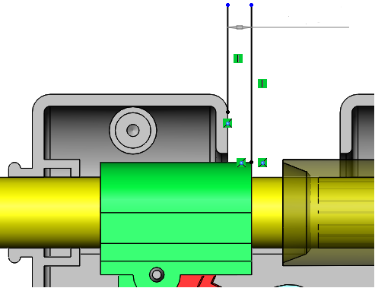

Positionner la gâchette vers la droite à l'endroit maximum et mettez vous en vue de face afin de procéder à la mesure du coulisseau et de la gâchette. La figure suivante vous montrer où mesurer pour le coulisseau.

Positionner la gâchette vers la gauche à l'endroit maximum et mettez vous en vue de face afin de procéder à la mesure du coulisseau et de la gâchette.

Que peut-on en conclure ?

Comparer la course de la gâchette avec celle du coulisseau. Que peut-on en conclure ?
