1- Faire le plan de la cabine
Il doit être à la taille réelle sur une feuille en mettant toutes les mesures :
- les mesures pour le contour de la pièce (sol - côté)
- les mesures pour la position des enlèvements de matière pour les côtés (il ne faut pas enlever de matière dans le sol/plafond),

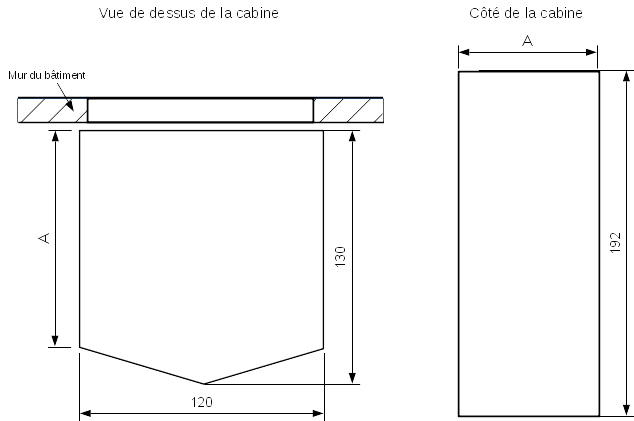

Le plan ci-dessous vous donne les principales mesures à respecter
N'oubliez pas de respecter les contraintes suivantes :
2- Identifier les différentes esquisses
a) Surligner d'une couleur le contour extérieur de votre pièce.
b) Surligner d'une deuxième couleur les éventuels perçages ou enlèvements de matière.
Vous finirez par mettre une légende concernant la signification des couleurs comme le montre l'exemple suivant.
