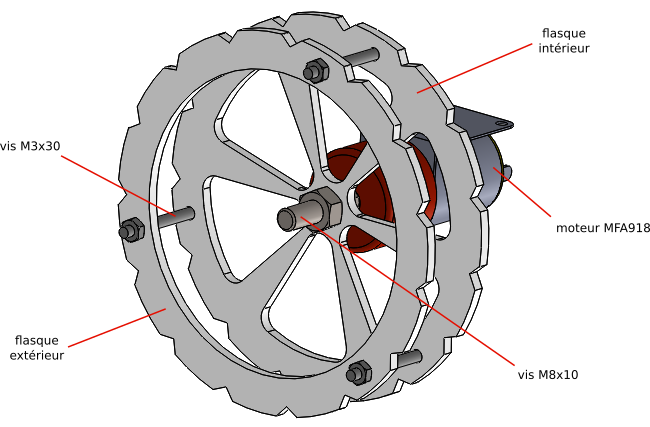

La figure suivante vous montre le principe de la solution retenue pour obtenir une roue de 30mm de large et de diamètre 70mm tout en respectant les autres fonctions du cahiers de charge.

La roue est principalement constituée de 2 flasques dont un modèle 3d de départ est donné.

Les critères à respecter sont :

- Avoir les dimensions : diamètre 70mm - largeur hors tout : 30mm

- Permettre la fixation sur une vis de 8mm de diamètre

- Respecter la position des 3 vis de 3mm

- Permettre l'adhérence sur le sol de la cour

- Pouvoir être fabriqué avec les moyens du collège :  PVC expansé de 3mm d'épaisseur comme matière première

- Respecter l'éco-conception sur les matières premières : utiliser le moins de matière possible sans pour autant fragiliser les pièces

- Respecter l'éco-conception sur l'assemblage des pièces : montage/démontage facilité par des vis

- Avoir un design original et esthétique

PRENDRE EN COMPTE LE CAHIER DES CHARGES

1- Les sculptures permettent de satisfaire à quelle(s) fonction(s) ?

=> En tenant compte de ces fonctions, dessiner sur votre cahier la forme de vos sculptures.

2- Pourquoi est-il intéressant d'utiliser du PVC expansé plutôt que du PVC ?

3- Les évidements de matière permettent de satisfaire à quelle(s) fonction(s) ?

=> En tenant compte de ces fonctions, dessiner sur votre cahier la forme des enlèvements de matière.

4- Pourquoi faut-il réaliser 3 perçages sur le pourtour de chaque flasque ?

5- À quelles étapes du cycle de vie ces 3 perçages trouvent leur utilité ?

Rendu ici, vous devez faire le point avec le professeur.

PREPARER LES PLANS SUR FEUILLE

- A l'aide des réponses aux questions précédentes, préparer les plans de vos roues en adaptant la solution présentée ci-dessus pour :

- le flasque intérieur,

- le flasque extérieur.

A vous de créer en respectant les contraintes suivantes :

- Surligner le contour extérieur et les enlèvement de matière afin de distinguer les esquisses qui seront à dessiner dans SolidWorks comme le montre le schéma suivant :

COMMUNIQUER

Compléter votre diaporama pour présenter votre solution en restituant les réponses aux questions sur la prise en compte du cahier des charges,
