Rappel du cahier des charges

- Avoir les dimensions : diamètre 70mm - largeur hors tout : 30mm

- Permettre la fixation sur une vis de 8mm de diamètre

- Permettre l'adhérence sur le sol de la cour

- Pouvoir être fabriqué avec les moyens du collège :  PVC expansé de 3mm d'épaisseur comme matière première

- Respecter l'éco-conception sur les matières premières : utiliser le moins de matière possible sans pour autant fragiliser les pièces

- Respecter l'éco-conception sur l'assemblage des pièces : montage/démontage facilité par des vis

- Avoir un design original et esthétique

RÉCUPÉRER LE FICHIER DE DÉPART

- Télécharger le fichier de la pièce de départ modele-flasque-eleve.SLDPRT

- Déplacer ce fichier dans le dossier Technologie de votre dossier Mes documents et renommer le avec les règles d'usage d'enregistrement des fichiers et comme mot clef flasque_interieur.

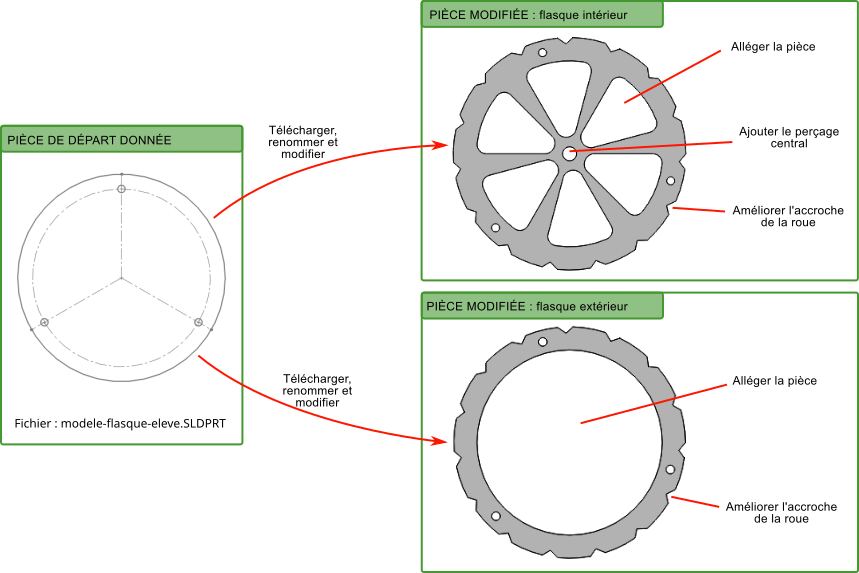

RÉALISER LES PLANS

- éditer l'esquisse existante et ajouter un cercle pour le perçage de 8mm (TUTORIEL E-1a)

- transformer cette esquisse en volume 3D (TUTORIEL H)

- créer un enlèvement de matière pour les sculptures :

(TUTORIEL page 2 - pour le détail de l'étape 3 faire le TUTORIEL SOLIDWORKS M)

- créer un enlèvement de matière pour alléger la pièce :

(TUTORIEL page 2 - pour le détail de l'étape 3 faire le TUTORIEL SOLIDWORKS N)

- Faites une copie de votre fichier et renommer le avec les règles d'usage d'enregistrement des fichiers et comme mot clef flasque_exterieur.

- Réaliser le modèle numérique du flasque extérieur avec SolidWorks :

- supprimer l'enlèvement de matière et l'esquisse correspondante où vous avez alléger la pièce (clic droit - supprimer)

- créer un enlèvement de matière pour alléger la pièce, (TUTORIEL page 2)

- Sauvegarder les fichiers en respectant la règle d'enregistrement des fichiers.

Attention, pour mémoire, tous les fichiers sont à enregistrer dans votre dossier Mes documents.

Ce n'est qu'une fois tout le travail sur SolidWorks fini, que vous pouvez copier ces fichiers dans le dossier RécupDevoirs :

Chaque fichier pièce  est à placer dans le dossier de votre classe dont le chemin d'accès est :

COMMUNIQUER

Compléter votre diaporama pour présenter votre solution en :

- restituant les réponses aux questions sur la prise en compte du cahier des charges,

- mettant des captures d'écran avec des légendes de vos modèle 3D de vos pièces (en perspective).
