ACTUALISER LE MODÈLE 3D DE LA ROUE ASSEMBLÉE AVEC VOS PIÈCES
- Copier le dossier contenant le modèle 3D* dans lequel vous allez insérer votre pièce (chemin d'accès ci-dessous) et coller-le dans votre dossier technologie de votre dossier Mes documents.
* pour les roues, prendre le modèle 3D de roue assemblée
* pour le détecteur, prendre le modèle 3D de rover ayant le même système de guidage du détecteur d'obstacle
Insertion de votre pièce dans le modèle 3D

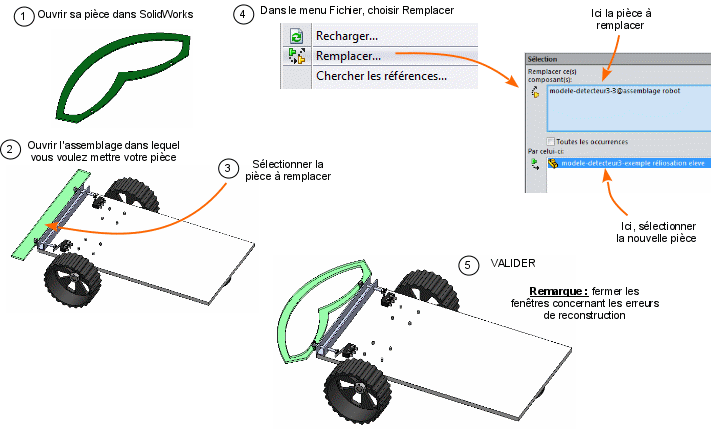

- Suivre la procédure pour insérer vos pièces dans le modèle 3d :
- le flasque intérieur que vous avez créé,
- le flasque extérieur que vous avez créé,
- le détecteur d'obstacle que vous avez créé.
Il est possible que votre pièce ne se monte pas correctement :
Chercher à comprendre la raison et prévenez l'enseignant.
Mise en place d'un arrière plan

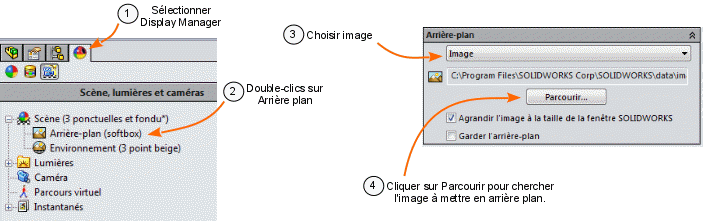

- Suivre la procédure pour mettre un arrière plan :
Les images se trouvent dans le dossier :
COMMUNIQUER
Faites les captures d'écran qui vous permettront de compléter votre diaporama de présentation de votre solution de roue.
