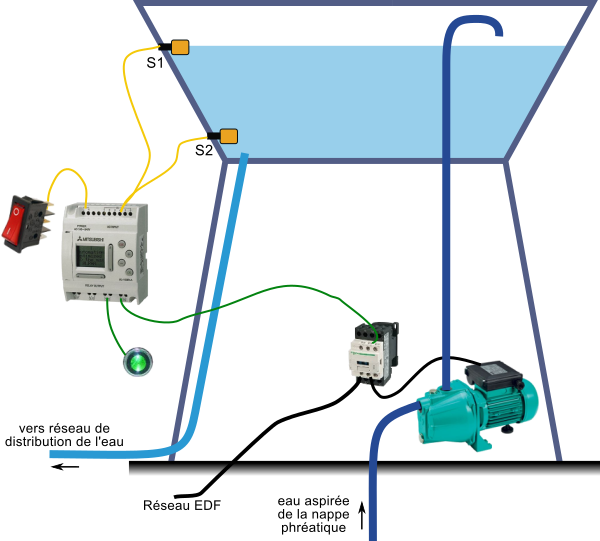

Ce château d'eau étant isolé, il est équipé d'une batterie et d'un panneau solaire situé au sommet du château d'eau.

Une pompe hydraulique permet d'aspirer l'eau de la nappe phréatique et de remplir le château d'eau.

Deux capteurs de niveau S1 et S2, permettent de déterminer le niveau de remplissage du réservoir. S1 OU S2 sont activés s'ils sont immergés.

Si le niveau d'eau est trop bas, la pompe est activée, en même temps qu'un voyant vert, jusqu'à ce que le niveau soit suffisant.

Lorsque le niveau maximum est atteint, la pompe est arrêtée et le voyant vert est éteint.

L'ensemble est contrôlé par un automate programmable.

Si la batterie ne fournit plus assez d'énergie pour le moteur pendant le pompage, ce dernier est arrêté et un voyant de défaut est allumé.

Pour les tests, vous respectez l'écriture des capteurs et saisirez OUI et NON.

N'oubliez pas qu'un algorigramme commence toujours par un DEBUT !

ATTENTION : respecter bien l'ordre des sorties comme indiqué dans les explications du fonctionnement (moteur, puis voyants en second).
