Cahier des charges

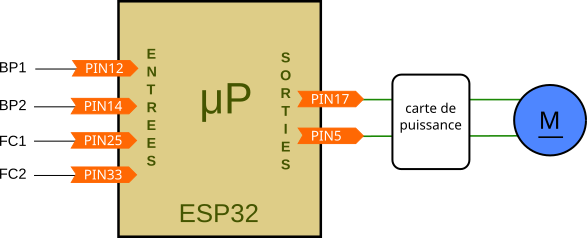

Voici le plan de câblage :
Concevoir le programme
Vous venez de déterminer quelles instructions utiliser pour commander un moteur dans les 2 sens de rotation.
Compléter le schéma ci-dessous pour obtenir le codage des capteurs et actionneurs.
- pour les tests, vous saisissez par exemple PIN3=1 où 3 correspond au numéro d'entrée du capteur sur le micro-processeur
- pour les tests, il y a 2 possibilités : soit YES soit NO
- pour la commande moteur, respecter les indications de l'activité 4 pour obtenir la montée, la descente ou l'arrêt de la cabine.
NO
YES
YES
YES
YES
NO
NO
YES
HIGH17-LOW5
LOW17-LOW5
NO
YES
LOW17-HIGH5
START
NO
NO
