Plan de câblage

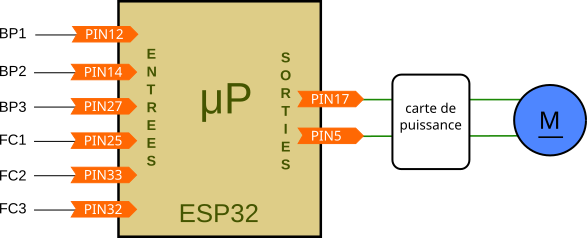

Ce plan de câblage correspond à notre maquette d'ascenseur de 3 niveaux pour déterminer les numéros des entrées et sorties à utiliser pour le codage.
Concevoir le programme
En vous aidant :
- du plan de câblage ci-dessus,
- du tableau complété à l'activité 4 de l'ascenseur 2 niveaux qui vous a permis de savoir comment commander le moteur pour faire monter ou descendre la cabine
compléter le schéma ci-dessous pour obtenir le codage des capteurs et actionneurs.

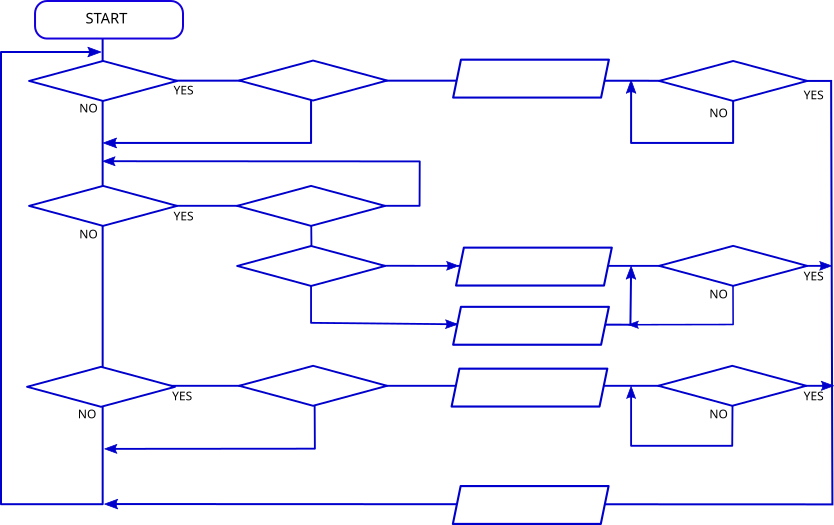

Déplacer les blocs afin d'obtenir le codage qui gère le déplacement de la cabine pour un ascenseur de 3 niveaux.
- pour les tests, vous saisissez par exemple PIN3=1 où 3 correspond au numéro d'entrée du capteur sur le micro-processeur et écrire YES et NO aux bons endroits
- pour le moteur, vous écrivez par exemple HIGH2 ou LOW2
