Une brosse à dents électrique est constituée de 2 parties : le socle et la brosse à dents.
1- Examinons le socle
Lorsque le socle est branché sur le réseau électrique de la maison, un convertisseur de fréquences va augmenter la fréquence de 50Hz à plusieurs kilo-hertz.
Le courant électrique qui circule dans la bobine électrique soumis à la même fréquence, va générer un champ électrique magnétique.
En fait le champ électrique magnétique sera créé que si la bobine électrique entoure un aimant !
Ce champ électrique magnétique transporte de l'énergie !
2- Examinons la brosse à dents
Posons la brosse à dents sur son socle et examinons ce qui se passe :
On remarque que la brosse à dents a aussi une bobine électrique (circuit vert).
Or les propriétés électriques d'une bobine traversée par un champ magnétique (les lignes pointillées bleues) font qu'un courant électrique va être créé dans la bobine elle même.
Dit autrement, l'énergie électrique du champ magnétique va être transférée à la bobine verte sous forme d'énergie électrique.
Grâce au convertisseur de tension, la batterie est alors chargée.
A noter que pour charger une batterie, il faut mettre une tension légèrement supérieure à celle de la batterie :
Pour imager ce principe imaginons que la batterie est un vase. Si on veut déverser de l'eau dedans, il faut que le tuyau soit au dessus du niveau du vase !
3- Pour vérifier si vous avez compris

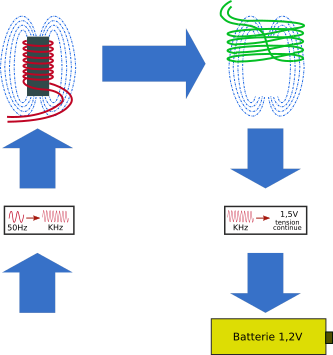

Compléter le schéma :
- Au regard des flèches bleues : mettre les formes d'énergie.
- Dans les cadres rouges, au regard des formes d'énergie, mettre le type de courant (continu ou alternatif).
