1- Plan de câblage

Le plan de câblage permet de déterminer où sont branchés les capteurs et actionneur sur le micro-processeur.

Ce schéma est très utile pour les techniciens qui interviennent sur l'ascenseur.

planCablageEsp2etages



2- Comprendre comment coder le fonctionnement du moteur de l'ascenseur



Principe de la commande d'un moteur

Le moteur de l'ascenseur doit pouvoir tourner dans les deux sens de rotation pour permettre de déplacer la cabine dans le sens de la montée ou de la descente.

Le schéma ci-dessous vous montre comment y parvenir avec un moteur à courant continu.



principeCommandeMoteurMicroProc



Appliquer le principe du codage à notre ascenseur

Dans le cas de notre ascenseur, le tableau suivant indique l'état de fonctionnement d'un moteur à courant continu en fonction de la tension appliquée sur chacun des fils du moteur :

VA VB état de fonctionnement Équivalent sur la maquette
 0V 0V Arrêter moteur Arrêt la cabine
 5V 0V Tourner à droite Montée de la cabine
0V 5V Tourner à gauche Descente de la cabine
5V 5V Arrêter moteur Arrêt cabine

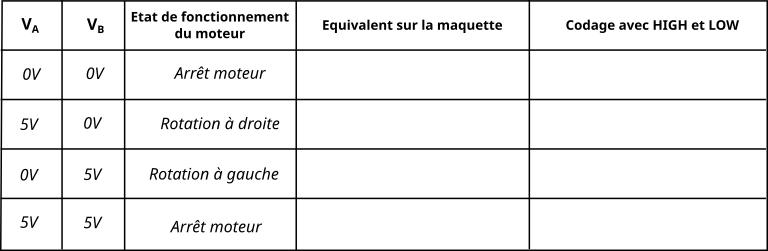

table de vérité du fonctionnement d'un moteur à courant continu en fonction des tensions appliquées sur ses 2 fils



- Compléter la 4ème colonne en déplaçant les actions de la cabine en correspondance des états de fonctionnement du moteur.

- Compléter la dernière colonne en déplaçant les instructions pour commander les sorties 17 et 5 si le moteur est branché sur ces sorties.


Descente la cabine
High17 - Low5
Low17 - Low5
Montée la cabine
Arrêt la cabine
High17 - High5
Low17 - Low5
Arrêt la cabine
Low17 - High5
