Ce château d'eau étant isolé, il est équipé d'une batterie et d'un panneau solaire situé au sommet du château d'eau.

Une pompe hydraulique permet d'aspirer l'eau de la nappe phréatique et de remplir le château d'eau.

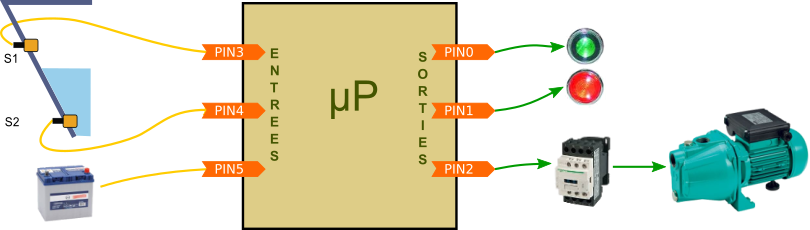

Deux capteurs de niveau S1 et S2, permettent de déterminer le niveau de remplissage du réservoir. S1 OU S2 sont activés s'ils sont immergés.

L'ensemble est contrôlé par un automate programmable :

Si le niveau d'eau est trop bas, la pompe est activée ainsi que le voyant vert.

Si la batterie ne fournit plus assez d'énergie pour le moteur pendant le pompage, ce dernier est arrêté et un voyant de défaut est allumé.

Lorsque le niveau maximum est atteint, la pompe est arrêter et le voyant vert est éteint.

Pour les tests, vous respectez l'écriture par exemple PIN7=1 si l'entrée 7 est activée et saisirez YES et NO.

Pour les sorties vous respectez aussi la notation HIGH8 et LOW8 si la sortie 8 doit être commandée.

ATTENTION : respecter bien l'ordre des sorties comme indiqué dans les explications du fonctionnement (moteur, puis voyants en second).
