Imaginer

Démarche

a- Prendre connaissance du cahier des charges.

b- Imaginer la forme générale du support et présenter l'idée à l'aide d'un croquis en perspective.

c- Définir la largeur, hauteur et profondeur en tenant compte des contraintes.

d- Sur feuille, à l'aide d'un plan schématique, préciser les différentes mesures.

Trace écrite

Objectif : retracer la démarche de travail et les différentes activités de telle sorte que une personne ne faisant pas l'option SI puisse comprendre votre démarche et travail.

- Vous devez créer un diaporama dans le Drive de Google dans le dossier partagé : 2SI/CFAO_Support climatiseur.

- Faire une page de garde (titre, auteurs, photo).

- Prévoir au moins une diapositive par activité

- Pour davantage d'efficacité, vous faites des photos de vos croquis, schéma que vous insérerez dans vos diapositives.

Cahier des charges

Fonctions principales

On souhaite concevoir un support qui permet de maintenir :

- verticalement un ventilateur type CPU lorsque le support est posé sur une table

- le capteur de température au pied du ventilateur

Contraintes

- le support sera usiné dans une plaque de PVC expansé de 3mm d'épaisseur qui peut être pliée avec une thermoplieuse si besoin est.

- le ventilateur et le capteur seront fixés à l'aide de vis de 3mm sans avoir recours à des écrous.

- les dimensions du ventilateur et du capteur seront à mesurer sur les pièces elles-même.

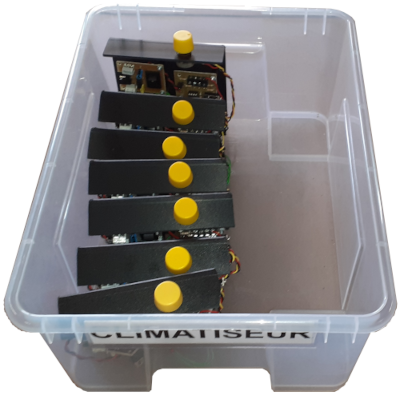

- le rangement de 8 supports (plaque PVC + ventilateur et capteur ) doit être possible dans une boite de rangement de 31cm x 23cm x H12cm sachant que 8 cartes PICAXE sont déjà présentes comme illustré ci-dessous :

- utiliser le moins de matière possible pour répondre aux exigences de l'éco-conception.
