1- Cahier des charges

Dimensions hors tout du bolide :

- longueur 120mm

- largeur 50mm

- hauteur 32mm

Avoir un design aérodynamique

- limiter les forces de frottement

- avoir un design original

Forme générale compatible avec:

- la place pour un pilote et le moteur

- la place pour 3 roues (2 à l'avant et une à l'arrière)

Contrainte SolidWorks :

- Le repère origine de la pièce doit être centrée sur la face avant du bolide.

- La mise en volume du bolide doit se faire dans l'axe -Z

 2- Procédure de travail dans SolidWorks

Nous avons appris deux procédures de travail.

Dans tous les cas, il faut mettre les mesures avec l'outil cotation intelligente : on ne dessine pas au hasard !

Dessiner le profil du bolide

C'est une méthode assez simple :

- On dessine la forme générale du bolide dans le plan YZ (vue de droite de préférence afin d'avoir l'origine du repère à gauche : vous dessinez à droite du repère). Attention de bien placer le repère sur la face avant.

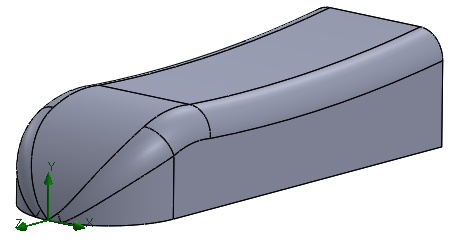

- À l'aide d'enlèvements de matière et d'utilisation de congé, il est possible d'obtenir une pièce comme celle ci-dessus.

Dessiner les sections du bolide

C'est une méthode qui exige une bonne maitrise de SolidWorks :

- Plusieurs plans sont créés parallèle au plan XY, espacés de 30mm chacun (longueur totale 120mm). Attention de bien placer le repère sur la face avant.

- Dessiner les sections du bolide au fur et à mesure et transformer en volume (opération la plus délicate)

3- Communiquer son travail

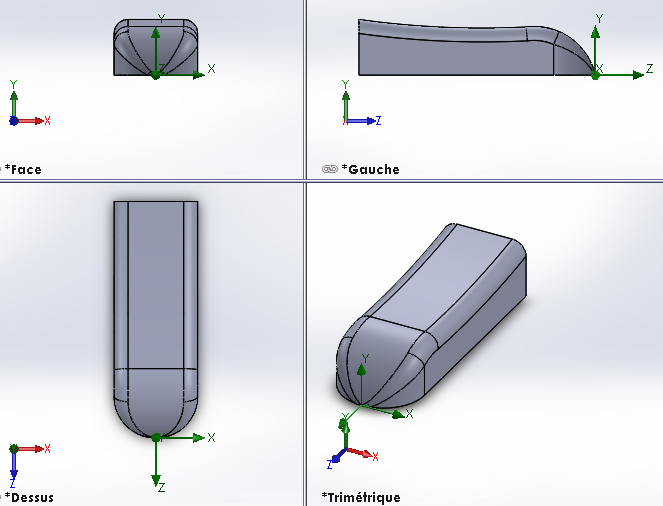

Dans un diaporama, sur la diapositive CONCEPTION, vous mettrez les captures d'écran des 4 vues suivantes :

- vue de face (face avant du bolide)

- vue de gauche

- vue de dessus

- vue en perspective

Il existe une fonction qui vous permet de les obtenir facilement :

Ajustez la position et la taille des vues pour obtenir les 4 vues rapprochées :
