L'objectif de cette activité est de déterminer la surface projetée la plus grande de votre bolide.

Cette surface S vous est utile pour calculer le coefficient Cx de votre bolide.

La méthode présentée ici est simplifiée compte tenu des formes de notre bolide.

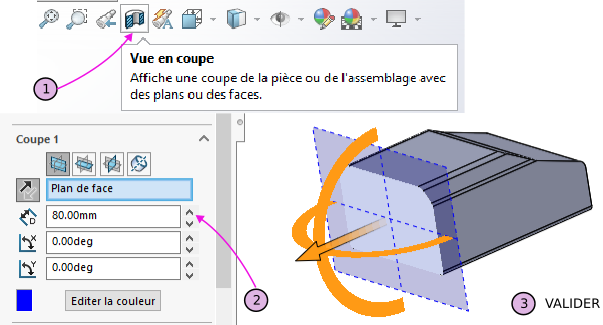

Étape 1 : créer une vue de coupe du bolide

Normalement, le plan de face correspond à une vue de face de votre bolide.

Sélectionner ce plan :

1- Dans la partie supérieure de l'écran, sélectionner Vue en coupe

2- Déplacer la vue de coupe en modifiant la valeur de D de telle sorte que cela corresponde à la plus grande section de votre bolide.

3-Valider

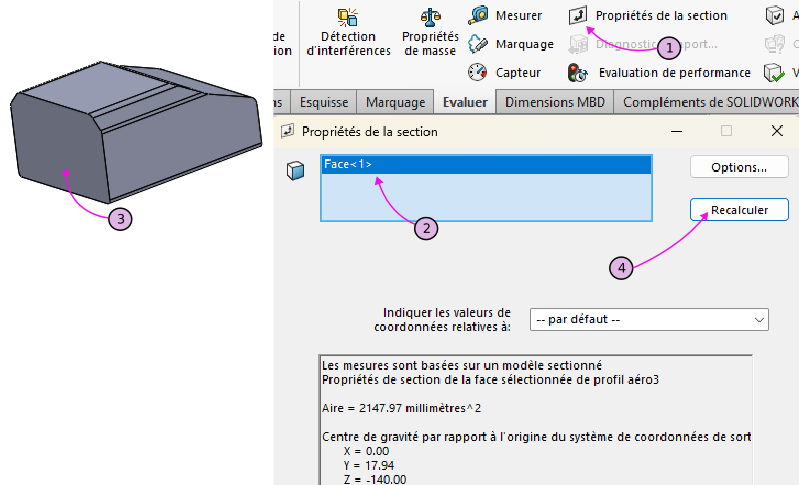

 Étape 2 : Déterminer la surface de la section

1- Dans l'onglet Evaluer, cliquer sur Propriétés de la section.

2- Sélectionner le rectangle bleu.

3- Cliquer sur la surface correspondant à votre vue en coupe.

4- Cliquer sur le bouton Recalculer : vous n'avez plus qu'à lire la section

5- Compléter le schéma ci-dessous et présenter votre travail dans une diapositive
