Vous allez découvrir 2 méthodes différentes afin de visualiser l'écoulement de l'air autour du bolide :

- à l'aide de lignes de fuite qui permet d'obtenir une image globale de l'écoulement de l'air

- à l'aide de points qui permet de mettre en évidence de manière précise les turbulences à l'arrière du bolide.

Pré-requis

Il faut au préalable avoir lancé les calculs (cf 4 - Simulation aérodynamique : calcul du Cx paragraphe 4-c)

1 Visualisation de l'écoulement de l'air autour du bolide à l'aide de ligne de fuite

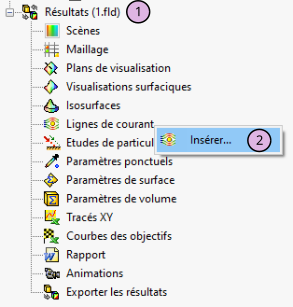

Dans la fenêtre principale de SolidWorks, développer les Résultats et cliquer droit sur Lignes de courant :

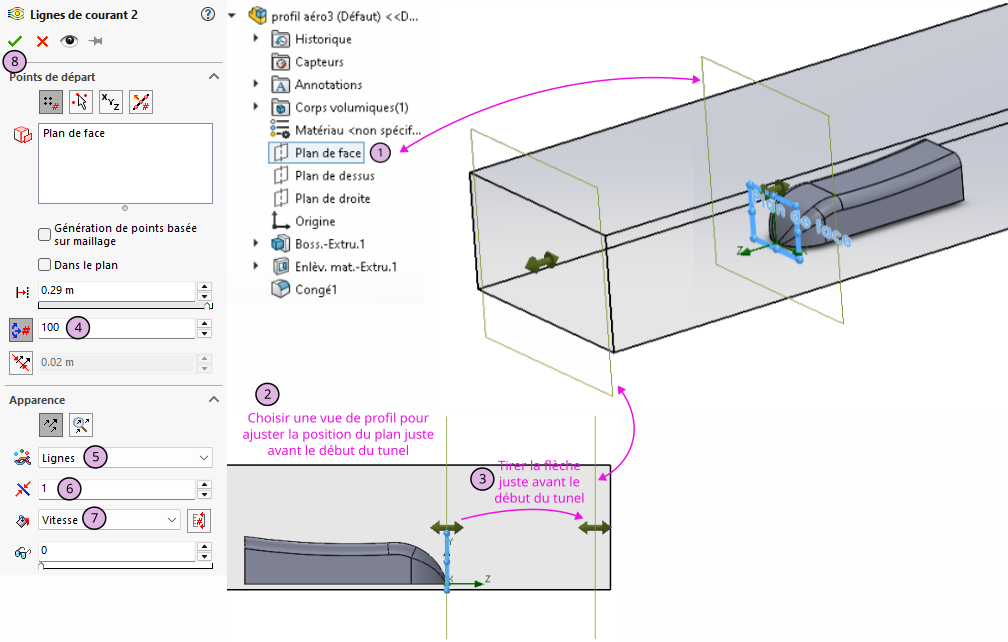

 Dans le panneau latéral gauche, vous mettez les paramètres qui permettront de visualiser les filets d'air représentatifs des vecteurs vitesse :

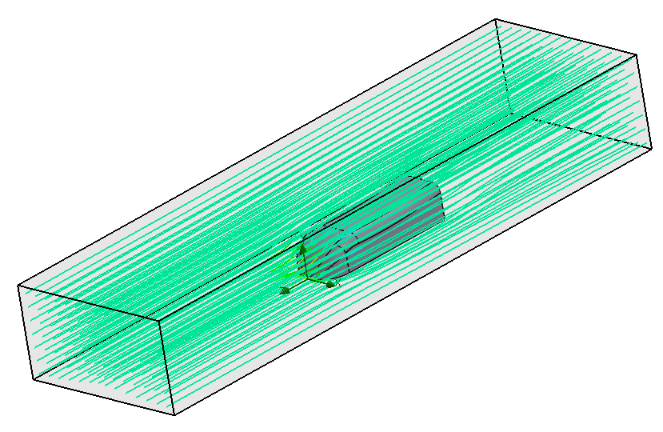

Une fois validé ces paramètres, vous devez obtenir (DIAPO) :

Une vue de profil du bolide permet de mieux visualiser l'écoulement de l'air autour du bolide (DIAPO) :

2 Visualisation de l'écoulement de l'air autour du bolide à l'aide de points

Bientôt disponible.
