Cahier des charges

Le programme doit permettre de gèrer l'ouverture du vantail, puis après 5 secondes, gèrer automatiquement la fermeture du vantail.

On suppose qu'au départ, le portail est fermé.

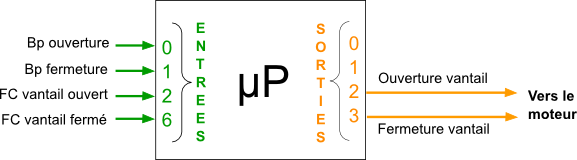

Voici le PLAN DE CABLAGE pour cet exercice :

Concevoir le programme

Pour répondre au cahier des charges vous devez suivre la méthode de travail :

 a- Réfléchir :

- trouver l'instruction qui permet d'attendre

- déterminer où placer cette instruction et ce qu'il faut modifier dans le programme pour que le portail se referme tout seul au bout de 5s.

- vérifier le plan de câblage pour les éventuels changements

b-Lancer le logiciel Picaxe Editor 6 (Choisir FlowChart) et vérifier que le micro-processeur est le Picaxe18M2+

c- Enregistrer sous le programme précédent afin d'en avoir une copie avec comme nom de fichier : classe-table-vos noms-programme2.

d- Saisir le programme sans oublier de faire le codage des entrées et sorties.

e- Enregistrer de nouveau le programme

f- SIMULER le fonctionnement dans le logiciel Picaxe Editor 6 afin de vérifier le bon fonctionnement. Corriger éventuellement les erreurs.

g- Mettre une copie du programme dans RecupDevoir, dans le dossier de l'objet

h- Faire valider par l'enseignant avant de passer au programme suivant.
