Cahier des charges

Le programme doit gèrer la vitesse du clignotement du gyrophare avec des boutons poussoirs :

- Si BP1 est appuyé, allumer le gyrophare pendant 1s, l'arrêter 1s et recommencer cela 3 fois

- Si BP2 est appuyé, allumer le gyrophare pendant 0,5s, l'arrêter 0,5s et recommencer cela 3 fois

Vous remarquez dans le plan de câblage qu'il n'y a que le gyrophare !

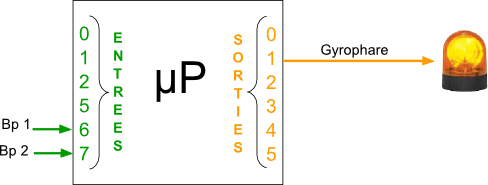

Attention le PLAN DE CABLAGE change pour cet exercice :

Concevoir le programme

Pour répondre au cahier des charges vous devez suivre la méthode de travail :

 a- Réfléchir sur feuille :

- réaliser le programme pour permettre de tester les 2 boutons poussoirs et ainsi permettre de faire clignoter le gyrophare à des vitesses différentes

- vérifier le plan de câblage pour le codage

b-Lancer le logiciel Picaxe Editor 6 et vérifier que le micro-processeur est le Picaxe18M2+ et cliquer sur FlowChart pour avoir un nouveau programme.

c- Enregistrer le programme avec comme nom de fichier : classe-table-vos noms-programme5.

d- Saisir le programme sans oublier de faire le codage des entrées et sorties.

e- Enregistrer de nouveau le programme

f- SIMULER le fonctionnement dans le logiciel Picaxe Editor 6 afin de vérifier le bon fonctionnement. Corriger éventuellement les erreurs.

g- Mettre une copie du programme dans RecupDevoir, dans le dossier de l'objet

h- Faire valider par l'enseignant avant de passer au programme suivant.
