Cahier des charges

Améliorer le programme4 du gyrophare en ajoutant une barrière infra-rouge qui fonctionne uniquement lors de la fermeture :

- ouverture du vantail après que quelqu'un ait appuyé sur le bouton BP ouverture,

- fermeture du vantail automatiquement après 5 secondes,

- rouvre le vantail si quelqu'un passe alors que le vantail est en train de se refermer, dans ce cas là il faudra attendre encore 5 secondes pour que le vantail se referme.

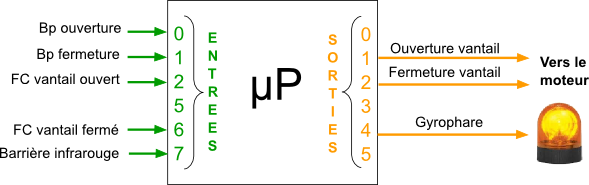

Attention le PLAN DE CABLAGE change pour cet exercice :

 Concevoir le programme

Pour répondre au cahier des charges vous devez suivre la méthode de travail :

 a- Réfléchir :

- en utilisant le programme4 du gyrophare, déterminer où placer la vérification de la barrière infra-rouge

- vérifier le plan de câblage pour les éventuels changements

b-Lancer le logiciel Picaxe Editor 6 et vérifier que le micro-processeur est le Picaxe18M2+

c- Enregistrer sous le programme4 afin d'en avoir une copie avec comme nom de fichier : classe-table-vos noms-programme6.

d- Saisir le programme sans oublier de faire le codage des entrées et sorties.

e- Enregistrer de nouveau le programme

f- SIMULER le fonctionnement dans le logiciel Picaxe Editor 6 afin de vérifier le bon fonctionnement. Corriger éventuellement les erreurs.

g- Mettre une copie du programme dans RecupDevoir, dans le dossier de l'objet

h- Faire valider par l'enseignant avant de passer au programme suivant.
