Cahier des charges

Améliorer le 6ème programme afin d'ouvrir différemment suivant que c'est une voiture ou un piéton :

- pour une voiture : gérer l'ouverture complète et la fermeture automatique après 8s,

- pour un piéton : l'ouverture du portail ne se fait que pendant 4s (il ne s'ouvre donc pas entièrement), puis il se referme automatiquement après 8s,

- dans les deux cas, le gyrophare doit fonctionner lorsque le vantail est en mouvement.

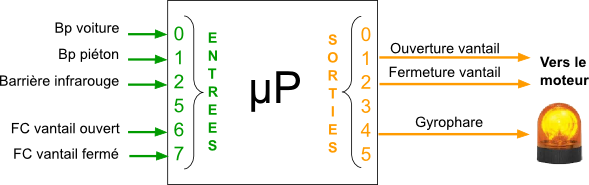

Attention le PLAN DE CABLAGE change pour cet exercice :

Concevoir le programme

Pour répondre au cahier des charges vous devez suivre la méthode de travail :

 a- Réfléchir :

- déterminer quels programmes précédents serviront à réaliser votre programme.

- vérifier le plan de câblage pour les éventuels changements

b- Lancer le logiciel Picaxe Editor 6 et vérifier que le micro-processeur est le Picaxe18M2+

c- Enregistrer le programme avec comme nom de fichier : classe-table-vos noms-programme7.

d- Saisir le programme sans oublier de faire le codage des entrées et sorties.

e- Enregistrer de nouveau le programme

f- SIMULER le fonctionnement dans le logiciel Picaxe Editor 6 afin de vérifier le bon fonctionnement. Corriger éventuellement les erreurs.

g- Mettre une copie du programme dans RecupDevoir, dans le dossier de l'objet

h- Faire valider par l'enseignant avant de passer au programme suivant.
