Cahier des charges
Voici ce qui est demandé comme fonctionnement pour cette étape :
- le ventilateur doit être mis en route dès que la température ambiante dépasse une certaine valeur (par exemple 24°C),
- le ventilateur doit être arrêté dès que la température ambiante est redescendue en dessous d'une valeur (par exemple 23°C).

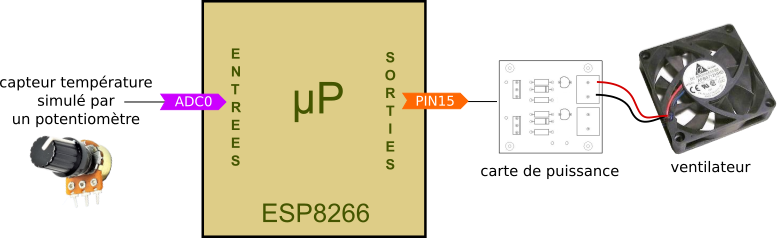

Le capteur de température à utiliser est un qui est branché sur l'entrée 0
Le micro-processeur à utiliser est l'ESP8266
La sortie 15 est utilisée pour commander la mise en route ou l'arrêt du ventilateur, une carte de puissance permettra de délivrer la puissance suffisante pour actionner le ventilateur.
Conception de l'algorigramme
Comprendre le fonctionnement
Le principe du fonctionnement avec un micro-processeur est qu'il va exécuter les instructions les unes après les autres sans s'arrêter.
On sait ce qui se passe si la Temp>24 ou si Temp<23, mais on peut se demander ce qui se passe si la température se situe entre ces deux valeurs.
