a) Faire le plan de la pièce dépliée à la taille réelle sur une feuille à petits carreaux en mettant toutes les mesures en millimètre :

- les mesures pour le contour de la pièce,

- les mesures pour la position des perçages,

- les mesures pour la position des pliages. A NOTER : un trait de pliage se représente en pointillé !

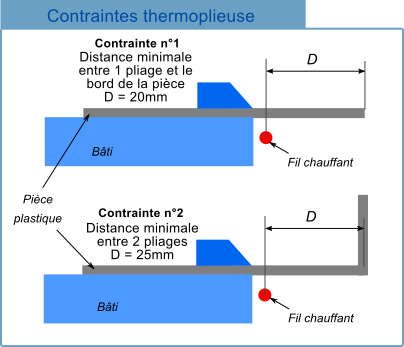

Vous devez tenir compte des contraintes suivantes pour le choix de certaines mesures :

b) Surligner d'une couleur le contour extérieur de votre pièce.

c) Surligner d'une deuxième couleur les éventuels trous ou perçages.

d) Surligner d'une troisième couleur les traits de pliage.

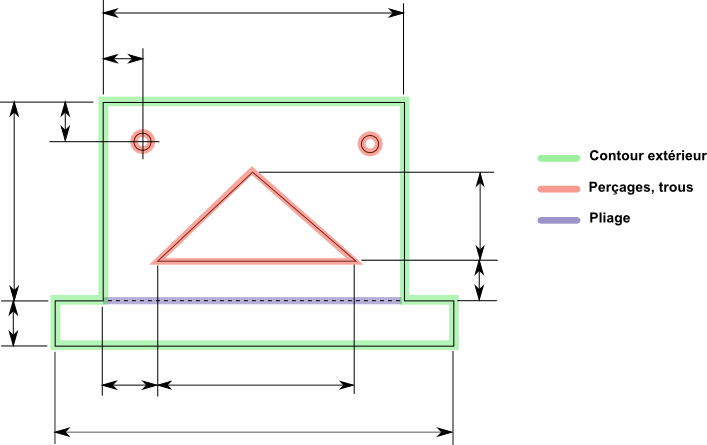

Vous finirez par mettre une légende concernant la signification des couleurs comme le montre l'exemple suivant.
