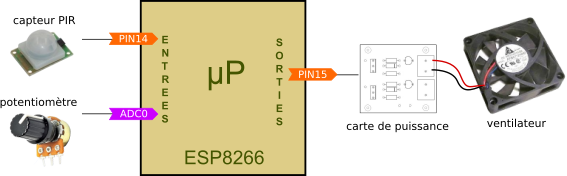

Cahier des charges

Voici ce qui est demandé comme fonctionnement pour cette étape :

- lorsqu'une personne est détectée par le capteur PIR :

- le ventilateur doit être mis en route dès que la température ambiante dépasse une certaine valeur (par exemple 23°C),

- le ventilateur doit être arrêté dès que la température ambiante est redescendue en dessous d'une valeur (par exemple 23°C).

Conception de l'algorigramme

Début

Activer le ventilateur

Arrêter le ventilateur

Temp<23

Temp>24

Temp=température pièce

présence humaine

Afficher Temp

Attendre 20ms

Codage en langage PICAXE de l'algorigramme

On rappelle la notation en langage PICAXE :

- Pour les sorties qui doivent être à titre d'exemple comme HIGH2 ou LOW2, le numéro correspondant à la sortie utilisée du micro-processeur.

- Pour les entrées qui doivent être à titre d'exemple :

- PIN5=1 si le capteur de l'entrée 5 a détecté quelque chose

- PIN5=0 si le capteur de l'entrée 5 n'a rien détecté

À noter que print(Temp) permet d'afficher sur l'afficheur la température mémorisée dans la variable Temp.

Wait 20ms

Temp>24

Start

PIN14=1

LOW15

Temp<23

print(Temp)

HIGH15

Temp=readTemp(ADC0)

Comprendre le codage
