Cahier des charges

Voici ce qui est demandé comme fonctionnement pour cette étape :

- Un bouton Marche/Arrêt permet de mettre en route l'appareil.

- L'éclairage doit être mis en route dès que le capteur PIR détecte la présence d'un être vivant.

- L'éclairage doit être arrêté au bout de 5s.

- Les 2 fonctions précédentes ne sont à faire que si l'interrupteur est sur Marche.

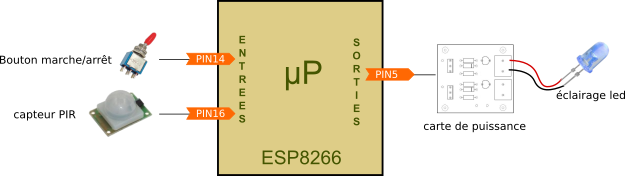

plan cablage lum ext1

L'interrupteur Marche/Arrêt est branché sur l'entrée 14

Le capteur de présence PIR est branché sur l'entrée 16

Le micro-processeur à utiliser est l'ESP8266

La sortie 2 sera utilisée pour commander la mise en route ou l'arrêt de l'éclairage, une carte de puissance permettra de délivrer la puissance suffisante pour actionner l'éclairage.

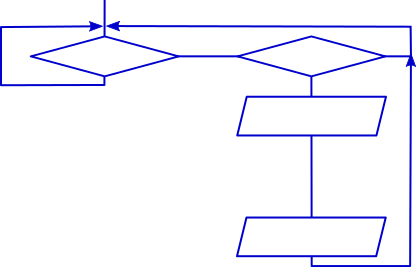

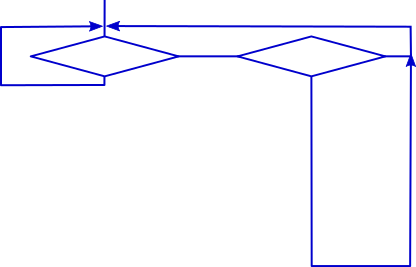

Conception de l'algorithme



Le nom des capteurs à saisir sont :

- BP MA pour le bouton Marche/arrêt

- PIR pour le capteur PIR

Pour les tests il y a deux possibilités de réussite, il faut donc saisir OUI ou NON.

NON
NON
Allumer éclairage
PIR
Début
OUI
BP MA
Attendre 5s
OUI
Eteindre éclairage



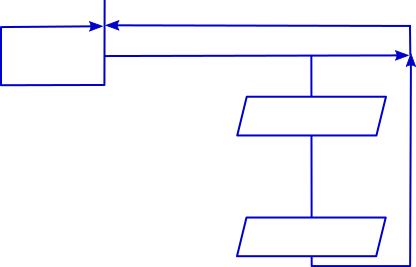

Codage en langage PICAXE

Déplacer les blocs afin d'obtenir le codage du programme de base en respectant les entrées et sorties du micro-processeur.

On rappelle la notation pour les sorties qui doit être à titre d'exemple comme HIGH1 ou LOW1, le numéro correspondant à la sortie utilisée du micro-processeur.

Ne pas mettre d'espace !

Wait 5
Start
LOW5
PIN16=1
PIN14=1
PIN16=1
PIN14=1
HIGH5
