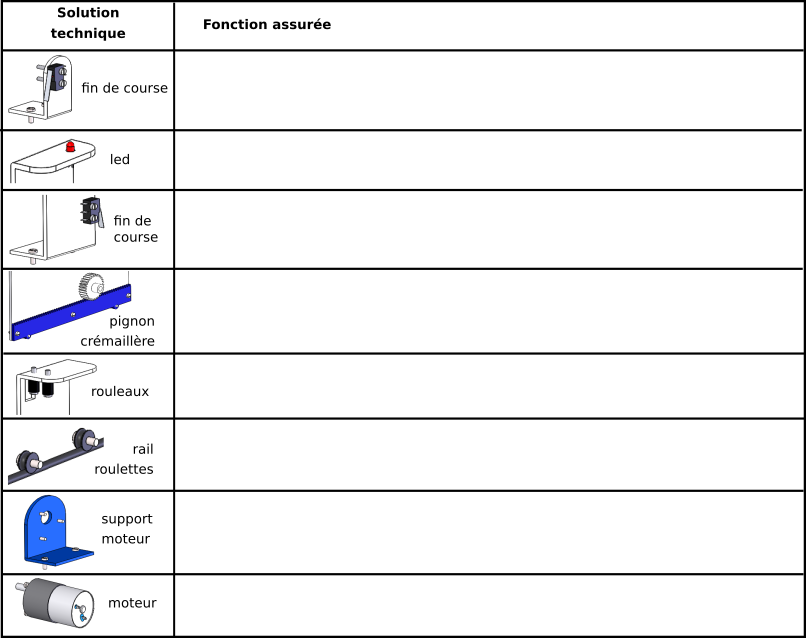

Dans cette activité, il s'agit de trouver les fonctions assurées par les différents ensembles de pièces de la maquette du portail coulissant.

Une méthode lorsque l'on étudie un objet existant est de partir de l'objet lui-même et de le décomposer en plusieurs sous-ensembles de pièces, chacun d'eux assurant un rôle/fonction.

Convertir l'énergie électrique en mouvement de rotation

Détecter l'ouverture complète du vantail

Maintenir le vantail verticalement

Arrêter le vantail

Détecter la fermeture complète du vantail

Convertir un mouvement de rotation en mouvement de translation

Convertir un mouvement de translation en mouvement de rotation

Prévenir que le vantail est en mouvement

Maintenir le moteur à la bonne hauteur pour que le pignon engrenne dans la crémaillère

Guider le vantail en minimisant les frottements
