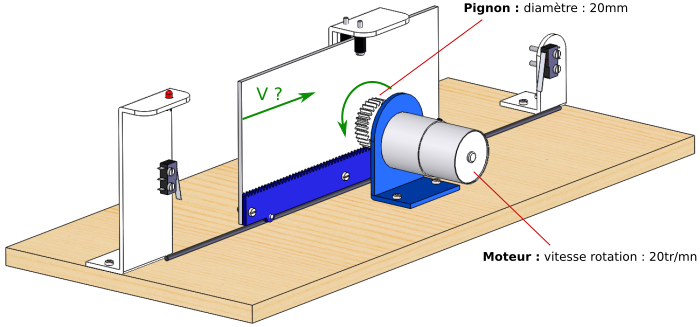

Cahier des charges
La vitesse de rotation du moteur est de 20 tr/mn (tour par minute), comme le pignon est fixé sur l'axe du moteur, le pignon tourne à la même vitesse.
1- Distance de déplacement du vantail

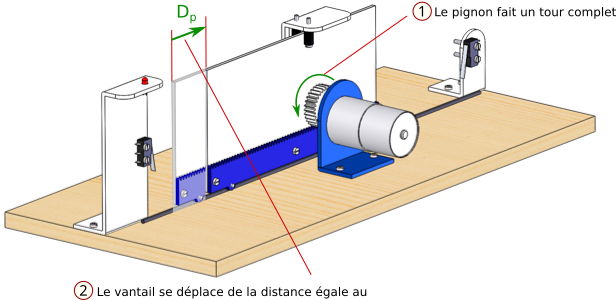

Lorsque le pignon fait un tour complet, la crémaillère est entraînée et le vantail se déplace de la distance correspondant à la flèche verte.
Compléter le schéma.
périmètre du pignon
longueur du vantail
rayon du pignon
diamètre du pignon
Pour la suite du travail, vous trouverez les données du problème dans le cahier des charges ci-dessus.
2- Calculer Dp
Écrire la distance en arrondissant à l'entier le plus proche, sous la forme 10mm (ne pas mettre de chiffre après la virgule)
Distance Dp =
3- Calculer le temps Tp que met le pignon à faire un tour complet
Écrire la durée sous la forme 15s (ne pas mettre de chiffre après la virgule)
Temps Tt =
4- Déterminer la vitesse de déplacement du vantail en cm/s
Vous utilisez les réponses aux questions 2 et 3,
Écrire le résultat en arrondissant au nombre entier (sans virgule). Exemple : 5
Vitesse vantail =
cm/s
Présenter cette activité sur une seule diapositive
