Fonctionnement de base du portail en langage PICAXE

L'activité précédente vous a permis de comprendre comment coder les entrées et les sorties avec le langage PICAXE.

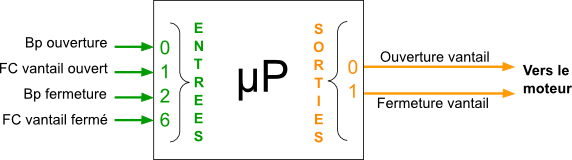

Le plan de câblage du portail pour le fonctionnement de base est le suivant :

plan cablage 1



Déplacer les instructions en langage PICAXE afin d'obtenir le bon fonctionnement du vantail.
Start
PIN2=1
LOW0 - LOW1
HIGH0 - LOW1
PIN1=1
LOW0 - HIGH1
LOW0 - LOW1
PIN6=1
PIN0=1

Utiliser PICAXE Editor 6 pour coder l'algorigramme du fonctionnement de base

a-Lancer le logiciel Picaxe Editor 6 (Choisir FlowChart) et choisir le micro-processeur Picaxe18M2+

b- Ouvrir l'algorigramme fait à l'activité 1 qui correspond au fonctionnement de base du portail.

c- Réaliser le codage en cliquant droit sur chaque bloc afin d'éditer les propriétés :

- pour les tests : mettre sur ON (vert) l'entrée correspondant à chaque test,

- pour les commandes du moteur : mettre sur ON (vert) ou OFF (rouge) les sorties afin d'obtenir le bon fonctionnement du moteur.

c- Enregistrer le programme dans votre dossier Technologie, sans changer l'extension .flp, avec comme nom de fichier : classe-table-vos noms-programme1.

d- Mettre une copie du programme dans RecupDevoir, dans le dossier de l'objet

e- Faire valider par l'enseignant avant de passer au programme suivant.
