1- Description de ce programme

Dans cet exercice, vous allez programmer le fonctionnement d'un feu tricolore en utilisant l'activité précédente.

- attendre que BP2 soit activé en appuyant dessus.

- le feu doit clignoter comme suit :

- mettre au vert pendant 2s

- mettre à l'orange pendant 0.5s

- mettre au rouge pendant 2s

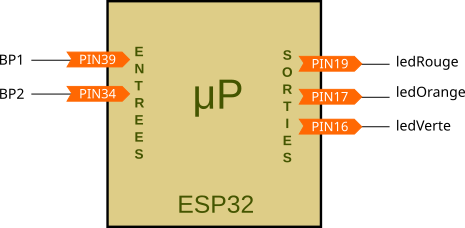

plan cablage lum ext3

Le micro-processeur utilisé est le ESP32.



 2- Algorigramme

Compléter l'algorithme.

Pour le test, écrire en majuscule, sans espace, le nom du bouton et les deux possibilités de réponse (OUI ou NON).

Attendre 2s
Allumer led verte
NON
Eteindre led orange
Eteindre led rouge
Attendre 0.5s
Allumer led rouge
Eteindre led verte
OUI
Attendre 2s
Allumer led orange
BP2

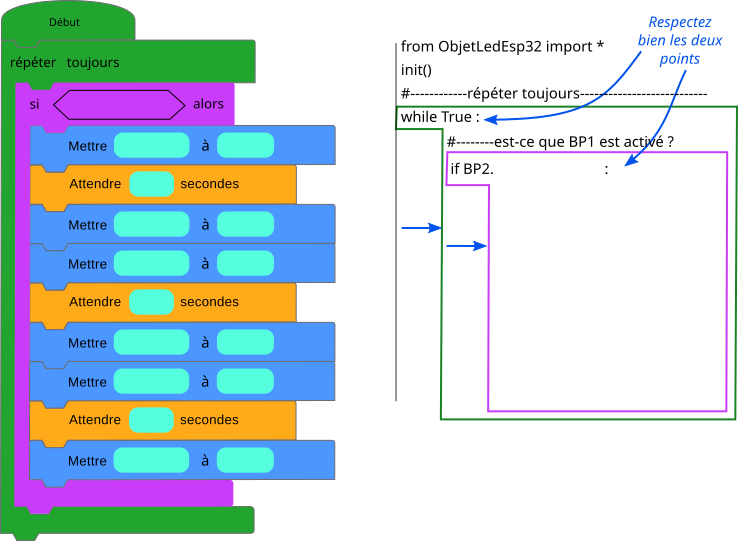

3- Programme en scratch et en python

Utilisez les programmes précédents pour vous aider.

Attention de bien respecter les majuscules s'il y en a et de ne pas mettre d'espace !

off
2
ledOrange.off()
2
ledVerte.on()
sleep(0.5)
on
sleep(2)
ledOrange.on()
ledRouge.on()
ledVerte.off()
off
0.5
sleep(2)
on
ledRouge.off()
on
off

 4- Faire le programme dans Thonny

- Lancer le logiciel Thonny

- En vous aidant des programmes précédents et de l'exercice ci-dessus, saisir votre programme dans Thonny

Attention de bien respecter l'indentation et de ne pas oublier les deux points lorsque nécessaire.

- Lancer le programme afin de vérifier que le feu tricolore fonctionne comme demandé.
