Pour étudier le fonctionnement d'un objet on utilise aussi l'outil Diagramme FAST.

FAST : Function Analysis System Technic

Cela permet de comprendre comment sont organisées les fonctions de l'objet et de montrer les solutions techniques possibles ou retenues.

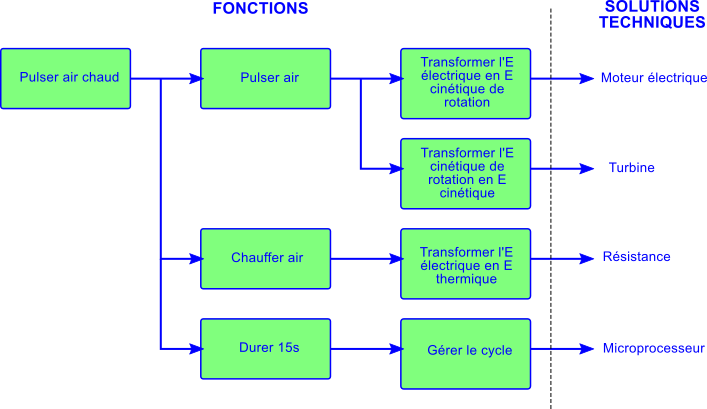

L'exemple suivant correspond au diagramme FAST de la fonction principale "Pulser air chaud" d'un sèche main :

fast structuration1

Pour obtenir le diagramme complet il faut travailler progressivement :

1- Décomposer la fonction de service (qui peut être une fonction principale ou fonction contrainte) en fonctions techniques.

2- De nouveau, décomposer en sous-fonctions techniques - Suivant la complexité de l'objet, plusieurs décompositions successives peuvent être nécessaires.

3- Trouver des solutions techniques pour réaliser chacune des fonctions techniques.

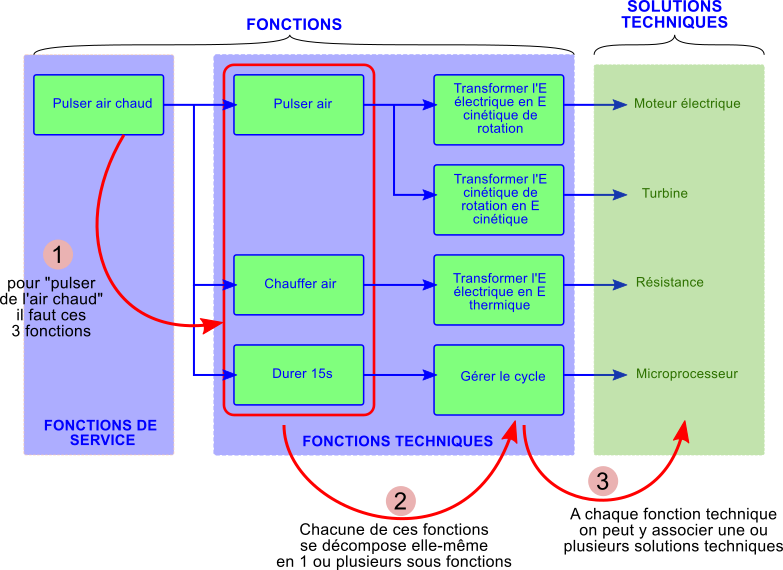

Le schéma ci-dessous synthétise les explications :

fast structuration
